KONSTRUKTION FÜR MASCHINEN- UND ANLAGENBAU
Konstruktion von Sondermaschinen,
Vorrichtungen und Automatisierung.
Mit FEM, CE-Dokumentation, 3D-Druck
und technischer Animation.
EINBLICK IN UNSERE KONSTRUKTION
Ein Konstruktionsbeispiel in Bewegung: Diese Montageanlage zeigt, wie wir Bauteile, Baugruppen und Abläufe aufeinander abstimmen.Station anklicken, dann einzelne Bauteile entdecken. Schaltschrank, Roboter, Hubwagen und mehr lassen sich direkt anklicken.
LEISTUNGEN
Wir entwickeln Sondermaschinen, Vorrichtungen und Automatisierungslösungen, von der ersten Skizze bis zur fertigungsreifen Zeichnung. Als komplettes Projekt oder als externes Konstruktionsbüro zur Verstärkung Ihres Teams.
VOM MODELL ZUR ZEICHNUNG
Gestelle, Baugruppen, Vorrichtungen und komplette Sondermaschinen, vom Konzept bis zur Fertigungszeichnung. Mit Toleranzen, Stücklisten und Montagezeichnungen, nach denen Ihre Werkstatt direkt fertigen und montieren kann.

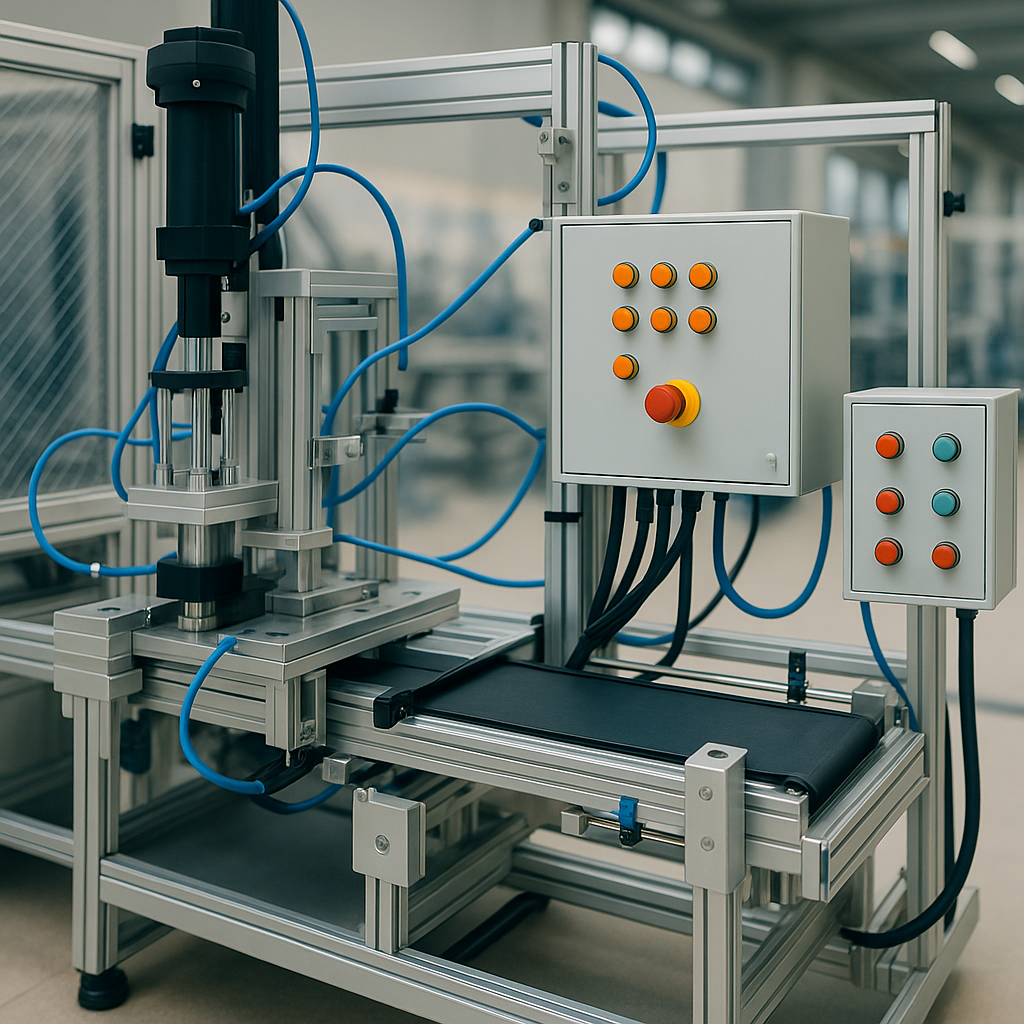

Mehr zur KonstruktionGreifer, Handlingseinheiten, Zuführungen und Fördertechnik, ausgelegt auf Taktzeit, Bauraum und Ihre vorhandene Anlage. So wie die Montagelinie oben auf dieser Seite.
Mehr zur AutomatisierungWir berechnen und prüfen Rahmen, Hebel, Greiferfinger und Halter auf Festigkeit und Verformung, bevor gefertigt wird. Sie erhalten Spannungs- und Verformungsbilder, die Sicherheit gegen die Streckgrenze und einen Vorschlag, wo Material gespart oder verstärkt werden sollte.
Beispiel ansehenFertigungs- und Montagezeichnungen, Stücklisten und Explosionsansichten aus dem 3D-Modell. Auf Wunsch räumen wir bestehende CAD-Daten auf und bauen Varianten so auf, dass Sie sie wiederverwenden können.
Mehr zu Zeichnungen und CAD-DatenFEM-BERECHNUNG
Ein Winkelhalter trägt 5 kN an seiner Bohrung. Mit gleich dickem Arm hält er sicher, schleppt aber Material mit, das kaum belastet ist. Die Rechnung zeigt, wo: Das Biegemoment ist an der Platte am größten und nimmt zur Bohrung hin ab. Also bleibt der Arm dort dick und breit und läuft zur Bohrung hin schlank aus. Probieren Sie es am Modell aus: Form, Armdicke und Last lassen sich verstellen.
| Vorhergleich dick, 25 mm | Nachherverjüngt, 20 mm | |
|---|---|---|
| Masse | 6,1 kg | 3,9 kg −37 % |
| Höchste Spannung | 80 MPa | 124 MPa |
| Sicherheit gegen Streckgrenze | 2,9 | 1,9 |
| Absenkung an der Bohrung | 0,18 mm | 0,58 mm |
Leichter heißt hier auch weicher: Die Bohrung senkt sich weiter ab. Ob das zur Aufgabe passt, klären wir mit Ihnen, bevor gefertigt wird.
Mehr zur FEM-Berechnung Berechnung anfragen
Eigenes Beispielbauteil, Rückseite fest eingespannt, statische FEM-Rechnung je Armdicke; die Last skaliert das Ergebnis linear. Schrauben nur dargestellt. Zum Drehen ziehen; am Lastpfeil ziehen ändert die Last.
TECHNISCHE DOKUMENTATION
Risikobeurteilung nach EN ISO 12100 und Betriebsanleitungen für Ihre Maschine. Wir bereiten die Unterlagen für die CE-Kennzeichnung vor, verständlich für Bediener und Service.
Bedienung, Wartung und Sicherheit verständlich erklären.
Gefährdungen, Schutzmaßnahmen und Restrisiken nachvollziehbar dokumentieren.
Zeichnungen, Stücklisten und Nachweise übersichtlich zusammenführen.
EU-Maschinenverordnung
Ab 20. Januar 2027 ersetzt die Verordnung (EU) 2023/1230 die Maschinenrichtlinie. Wir sind darauf vorbereitet und erstellen Risikobeurteilung und Betriebsanleitung nach den neuen Anforderungen.
Mehr zur Risikobeurteilung Mehr zur Betriebsanleitung
3D-DRUCK FÜR IHRE ANLAGE

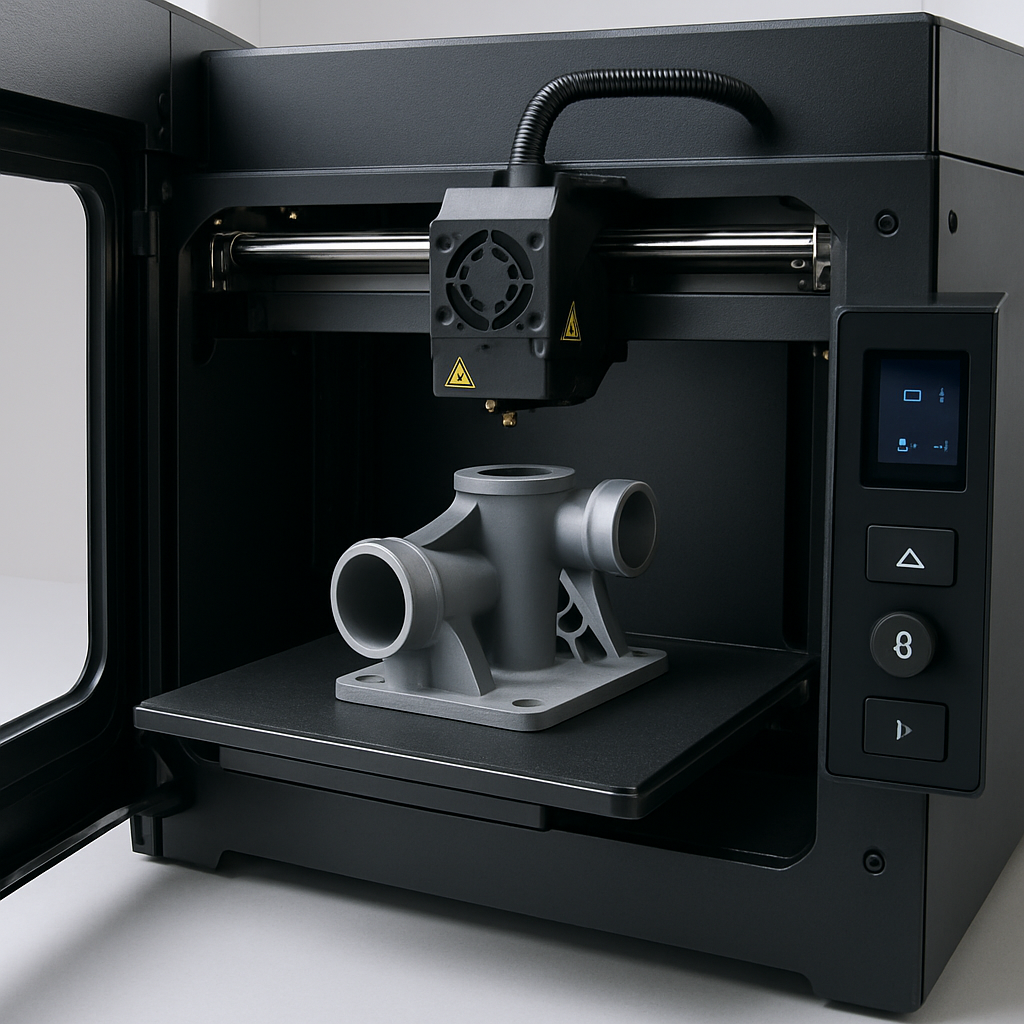

Wir konstruieren nicht nur, wir drucken auch. Greiferfinger, Werkstückaufnahmen und Vorrichtungsteile fertigen wir für unsere Kunden im 3D-Druck: direkt aus dem eigenen CAD-Modell, passgenau und schnell angepasst, wenn sich die Aufgabe ändert.
Materialien zum Ansehen anklicken
PLA: steif und maßhaltig, für Muster, Lehren und Aufnahmen.
TECHNISCHE ANIMATION
Aus Ihren CAD-Daten entsteht eine Animation, die zeigt, wie Ihre Maschine arbeitet. Mechanisch stimmig, weil sie von Konstrukteuren kommt. Für Messe, Vertrieb, Website und Schulung.
Zeigt den Ablauf Ihrer Maschine, bevor sie gebaut ist, und macht Vorteile auf einen Blick sichtbar.
Kurze Filme in den Formaten 16:9, 9:16 und 4:5, passend für Ihre Seite und soziale Netzwerke.
Bedienschritte und Bewegungsabläufe verständlich zeigen, ergänzend zur Dokumentation.
Bewegungsabläufe früh mit allen Beteiligten klären, bevor gefertigt wird.
ÜBER UNS
Das Ingenieurbüro Okka GmbH in Köln konstruiert für Maschinen- und Anlagenbauer. Geleitet wird es von Hakan Okka, Dipl.-Ing. (FH) Maschinenbau mit Schwerpunkt Konstruktionstechnik, mit langjähriger Konstruktionserfahrung in der Industrie und als Mitgründer eines der ersten deutschen Hersteller von 3D-Druckern. Für Ihr Projekt haben Sie feste Ansprechpartner, von der Anfrage bis zur Inbetriebnahme.
Ihre Unterlagen behandeln wir vertraulich.
IHR PROJEKT
Schicken Sie uns Ihre Idee, Ihr Vorhaben oder eine Beschreibung der Aufgabe. Wir melden uns innerhalb von 24 Stunden mit einer ersten Einschätzung.
